产品概述零件材质性能规范产品尺寸技术规范

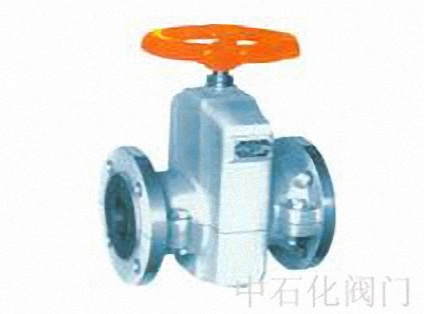

GJ41X-6L管夹阀有由上下铝合金他、阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。当顺转手轮时，使大小阀杆同时带动上下茬板、压缩管套、进行关闭，反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作，另因橡胶管套或承受力小，所以在开闭时，操作人员旋转手轮时只要感到适量抵触，均达到开闭极点。切勿尽力多人辅助，禁用其他工具开闭。

注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径、驱动方式等。具体请来电联系或在线咨询。

名称	材料
阀体	铝合金
套管	橡胶
阀杆	铸铜、碳钢
压杆	铸铁
手轮	铸铁
托架	球墨铸铁

适用温度	适用介质
≤ 85 ℃	矿浆、磨料、干湿型粉尘类

规定	L	B	H	Do	Dn	D	D1	d	Z	F	连接方式
25	99	14	126	100	25	100	78	11	4	2.5	法兰
32	125	14	144	100	30	120	90	12.5	4	2.5	法兰
40	146	16	165	125	38	130	100	13.5	4	2.5	法兰
50	190	18	190	165	50	160	125	18	4	3	法兰
65	235	18	200	190	65	180	145	18	4	3	法兰
80	290	20	207	200	80	195	160	18	4	3	法兰
100	370	20	228	250	96	215	180	18	8	5	法兰
125	445	22	260	520	120	245	210	18	8	5	法兰
150	490	24	340	320	145	280	240	20	8	5	法兰
200	550	24	429	400	195	335	295	20	12	5	法兰
250	620	26	512	400	245	405	335	22	12	7.5	法兰
300	810	28	595	500	295	460	410	22	12	7.5	法兰

法兰执行标准：(JB/80-91)
