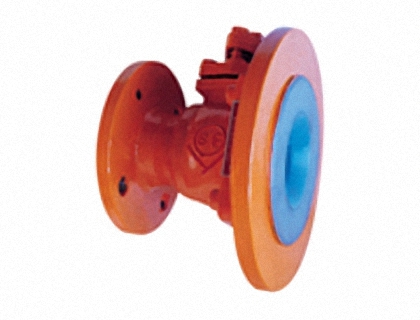

FQ41F46衬氟放料球阀系列产品是衬氟球阀的延伸产品，为各种强腐蚀性介质的启闭控制而设计，阀门的两端法兰大小不等，一端为标准法兰一端为与反应釜底放料孔配套的法兰，很方便的就可以连接在反应釜底。其结构形式为浮动直通式，连接形式为法兰，阀外壳采用碳钢内衬氟塑料，阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造，具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化工工艺流程中使用最为广泛的耐腐阀门。
注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径、驱动方式等。具体请来电联系或在线咨询。
放料球阀基本系列为Q41F型，除具有一般球阀所具有的流体阻力小，启闭速度快，结构简单外，还有以下优点：
1.采用氟塑料衬里层的球阀，具有极高的化学稳定性，可以适用于任何强腐蚀性化学介质；
2.采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；
3.启闭件球体与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了使用中的安全性；
4.结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。
|
公称通径DN
|

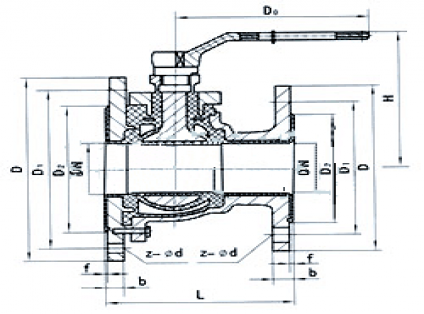

主要外形尺寸和连接尺寸mm
|
|
D
|
D1
|
D2
|
z-φd
|
n-φd
|
L
|
L0
|
H
|
b1
|
b2
|
|
25
|
235
|
85
|
125
|
4-φ14
|
4-φ14
|
120
|
220
|
115
|
15
|
22
|
|
40
|
235
|
110
|
160
|
4-φ18
|
4-φ18
|
135
|
250
|
130
|
19
|
22
|
|
50
|
230
|
125
|
190
|
4-φ18
|
8-φ14
|
160
|
250
|
125
|
14
|
20
|
|
80
|
245
|
160
|
210
|
4-φ18
|
8-φ14
|
200
|
400
|
184
|
15
|
22
|
设计规范 GB 12237 / API 608 / API 6D
驱动方式 手动、蜗轮传动、气动、电动
公称通径 （DN） 50、80 mm
公称压力 （PN） 1.0 MPa，1.6 MPa，2.5 MPa
适用温度 -50～180 ℃
FQ41F型衬氟放料球阀衬氟放料球阀、L值为企业标准，左法兰比右法兰大一档，D1与反应釜连接，分子为右法兰尺寸，分母为左法兰JB78尺寸，配反应釜50L-5000L。
