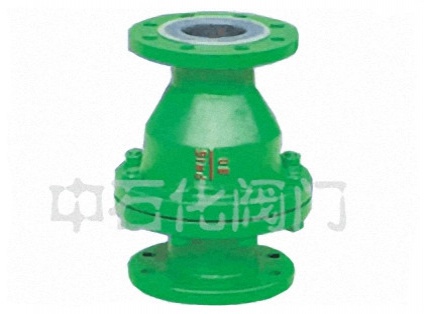

首页 > 产品中心 > 止回阀 > H44F46止回阀衬里衬氟阀H法兰单瓣H旋启式止回阀

产品概述零件材质性能规范产品尺寸技术规范

1.旋启式止回阀
主要型号有:全衬里H44F46与H74F46单瓣旋启式系列和H76F46型双瓣旋启式系列，它们的结构形式为:阀瓣都是围绕阀座外的(销)轴、镶嵌在阀体与阀盖之间形成的特殊凹槽内、启闭灵活，密封可靠，另外，H72F46和H76F46型止回阀的特点是:除了阀体，阀瓣外，复位弹簧也全部包衬了耐腐蚀的氟塑料，设计合理的弹簧，使阀瓣在低压区内也能产生足够的密封比压，保证阀门在低压力区密封的可靠性。

2.升降立式止回阀
主要型号有全衬里H40F46型，H42F46和H72F46升降立式止回阀，其中H40F46是一种新型结构，阀瓣为半球型，它们共同特点是衬氟阀瓣沿阀体通路轴线做升降运动。

3.升降式止回阀
主要型号有:全衬里H41F46直通升降式止回阀，其结构特点是:衬氟阀瓣垂直于阀体进、出口轴线作升降运动。

注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径、驱动方式等。具体请来电联系或在线咨询。

序号	零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
		Z	C	P	R	PL	RL
1	阀体、阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	衬里层/阀盖	衬硬橡胶（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯）
3	轴、阀瓣（板）	1 Cr13/35WCB 1Cr18Ni9/CF8 00Cr17Ni14Mo2/CF3M
4	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
5	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

暂无相关信息

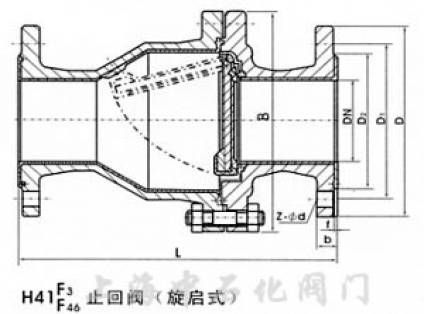

公称通径		标准值							参考值
DN（mm）	NPS（inch）	L	D	D1	D2	f	b	Z-Φd	B	H	W（kg）
DN（mm）	NPS（inch）	PN0.6（MPa）
15	1/2	130	80	55	40	2	12	4-Φ12	105	55	4
20	3/4	150	90	65	50	2	14	4-Φ12	115	58	5
25	1	160	100	75	60	2	14	4-Φ12	128	60	6
32	1 1/4	180	120	90	70	2	16	4-Φ14	145	75	7
40	1 1/2	200	130	100	80	3	16	4-Φ14	160	82	8
50	2	230	140	110	90	3	16	4-Φ14	178	95	10
65	2 1/2	290	160	130	110	3	16	4-Φ14	205	105	20
80	3	310	185	150	125	3	18	4-Φ18	230	120	25
100	4	350	205	170	145	3	18	4-Φ18	255	135	30
125	5	400	235	200	175	3	20	8-Φ18	305	158	50
150	6	480	260	225	200	3	20	8-Φ18	345	180	65
200	8	495	315	280	255	3	22	8-Φ18	415	215	137
250	10	622	370	335	310	3	24	12-Φ18	490	240	150
300	12	698	435	395	362	4	24	12-Φ23	540	265	185
350	14	787	485	445	412	4	26	12-Φ23	585	300	215
400	16	914	535	495	462	4	28	16-Φ23	625	360	244
450	18	978	590	550	518	4	28	16-Φ23	680	385	276
500	20	978	640	600	568	4	30	16-Φ23	740	415	315

遵循规范	STANDARD
设计与制造	GB12235/GB12236
结构长度	GB12221/JB96（长一短系列）
法兰尺寸	JB78/JB79（GB HG SH）
试验压力	GB/T13927
标志	GB12220
供货	GB/T12252
